Cómo Instalar un Acoplamiento de Disco
Los Acoplamientos de Disco, conocidos por su sencillez y eficacia, constan de dos cubos, un elemento central, paquetes de dos discos y elementos de fijación. Siga estos consejos de expertos para garantizar una instalación satisfactoria del acoplamiento de discos que promete años de servicio fiable.

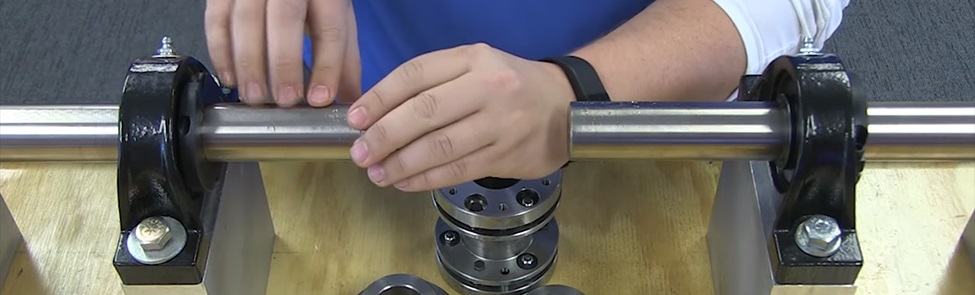

1) Seguridad e Inspección
Antes de iniciar el proceso de instalación, dé prioridad a la seguridad utilizando el equipo de seguridad personal (EPP) adecuado y siguiendo los procedimientos de bloqueo, etiquetado y desconexión de los equipos fijos. Inspeccione minuciosamente los ejes motriz y conducido, junto con los orificios de los cubos, asegurándose de que estén libres de suciedad y rebabas. Limpie, quite las rebabas si es necesario y mida los diámetros del orificio y del eje para obtener un ajuste preciso. Si el orificio es cónico, compruebe que el patrón de contacto es el adecuado y asegúrese de que las chavetas encajan perfectamente en el eje con las esquinas achaflanadas.

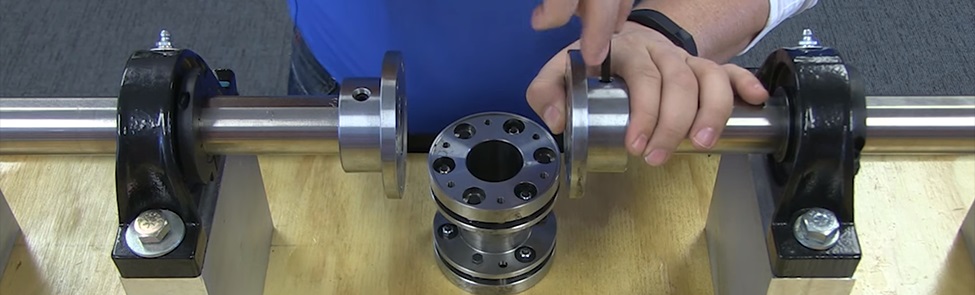

2) Montar los Cubos
Comience instalando la(s) chaveta(s) en el eje. Caliente el cubo en un horno para expandir el orificio adecuadamente para orificios de ajuste de interferencia. Asegúrese de que los tornillos de fijación del cubo no sobresalgan en el chavetero para los agujeros de ajuste con holgura. Deslice el cubo sobre el eje, utilizando topes axiales para mayor precisión. Para los ajustes de interferencia, apriete los tornillos de fijación al par especificado en la guía de instalación del fabricante.
3) Comprobar la Alineación
Desalineación Angular
Fije con seguridad un indicador de cuadrante en un cubo, colocándolo en la cara del cubo opuesto. Gire ambos ejes a la vez durante una vuelta completa, tomando nota de las lecturas mínima y máxima del reloj comparador. La disparidad entre estos valores no debe superar el valor TIR indicado en la guía de instalación del fabricante.
Desalineación Paralela
Monte con firmeza un indicador de cuadrante en un cubo, alineándolo con el diámetro exterior de la brida del otro cubo. Gire ambos ejes simultáneamente una vuelta completa, observando y registrando las lecturas mínima y máxima del indicador de cuadrante. La diferencia entre estos valores debe mantenerse dentro del valor TIR especificado en la guía de instalación del fabricante.
Desalineación Axial
La separación axial de los cubos debe colocarse de modo que los paquetes de discos queden planos, sin ondulaciones visibles. La distancia entre las caras de los cubos, que intercalan los paquetes de discos, debe respetar los límites prescritos para la dimensión "N", según se detalla en la guía de instalación del fabricante.

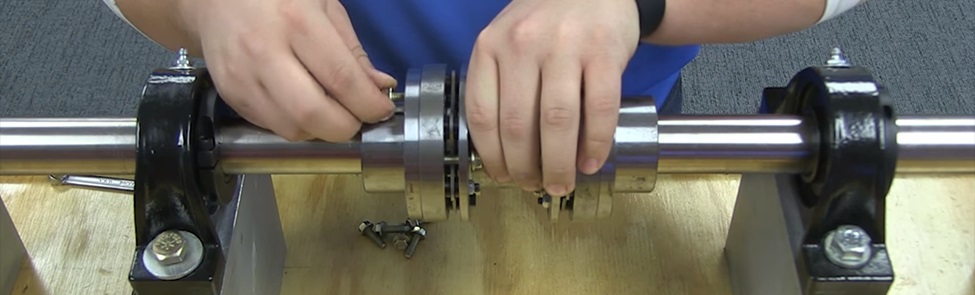

4) Fijación del Elemento Central a los Cubos
Dependiendo del diseño del acoplamiento, elija la configuración adecuada del elemento central. Para los miembros centrales montados con adaptador, comprima el conjunto para que encaje entre los cubos pilotados. Instale al revés los tornillos prisioneros de montaje del miembro central para comprimir uniformemente los paquetes de discos. Después de la colocación, afloje los tornillos prisioneros de compresión para permitir que el conjunto del miembro central se expanda.

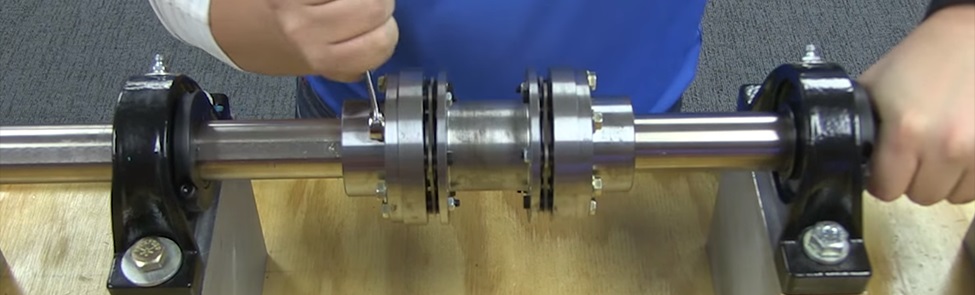

5) Insertar y Apretar los Tapones Roscados
Retire los tornillos de compresión e insértelos a través de los cubos, enroscándolos en los orificios del adaptador del miembro central. Apriételos al par especificado en el manual de instalación del fabricante.
6) Verificar la Alineación Final del Eje
Vuelva a evaluar la alineación final midiendo la dimensión "N" de cada paquete de discos en varias posiciones. Asegúrese de que la alineación esté dentro del rango indicado en el manual de instalación del fabricante.
Siguiendo estos pasos y garantizando la correcta instalación de los acoplamientos de disco se permite el buen funcionamiento de la maquinaria y se proporciona años de servicio fiable.
