¿Cómo Tensar una Correa?
Introducción
Lograr una tensión adecuada de las correas es un factor crítico que influye significativamente en la longevidad y eficiencia de la maquinaria. Una tensión insuficiente puede provocar un deslizamiento que acelere el desgaste de las correas y poleas y, en última instancia, afecte a la productividad. Por otro lado, una tensión excesiva somete a las correas, los rodamientos y los ejes a esfuerzos indebidos.

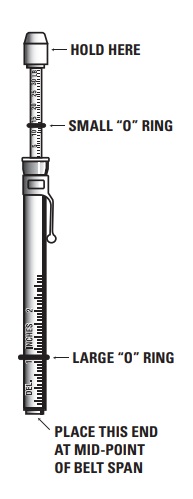

Comprensión del Tensiómetro
El tensiómetro está diseñado para medir la tensión de la correa evaluando la fuerza necesaria para desviar una longitud de tramo especificada en una cantidad determinada. En concreto, el tensiómetro de un solo vástago está equipado para medir la fuerza en un rango de 0-15,9 kg (0-35 lb) y la tensión de la correa de 0-255 kg (0-560 lb) en correas de hasta 1 pulgada de ancho.
Procedimientos para Utilizar el Tensiómetro
1- Seguridad Primero
Antes de iniciar cualquier proceso de tensado, desconecte y bloquee la fuente de alimentación. Compruebe todos los procedimientos de seguridad. Asegúrese de revisar y cumplir todos los códigos de seguridad.

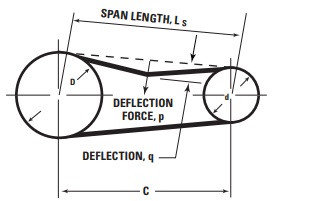

2- Medición de la Longitud de Tramo
Determine la longitud de tramo de la transmisión y ajuste el anillo "O" grande del tensiómetro a 1/64˝ por cada pulgada de tramo de la correa. Por ejemplo, si la longitud de tramo es de 16 pulgadas, ajuste el anillo "O" grande a 1/4˝; para una longitud de tramo de 32 pulgadas, ajústelo a 1/2˝; o para una longitud de tramo de 64 pulgadas, ajústelo a 1˝, y así sucesivamente.
3- Ajuste el Anillo "O" Pequeño
Ajuste el anillo "O" pequeño a cero y presione hacia abajo el Tensiómetro en el centro del tramo de la correa:
- Para una transmisión de correa simple, presione hasta que el anillo "O" grande se alinee con la parte inferior de una regla o cuerda en los bordes exteriores de las poleas.
- Para una transmisión de correas múltiples, presione hasta que el anillo "O" grande se alinee con la parte superior de la correa siguiente. Tome las lecturas medias de todas las correas de la transmisión y, en el caso de correas en banda, multiplique la fuerza de deflexión por el número de nervaduras de la correa.
4-Registre la Lectura
Al retirar el tensiómetro, anote el movimiento del pequeño anillo "O" desde cero hasta las libras necesarias para desviar la correa.
5-Comprobar con la Tabla de Fuerza de Deflexión
Compare esta lectura con la tabla de Tensado de Correas en V.
Al adherirse a estos procedimientos del Tensiómetro, las industrias pueden asegurar una tensión precisa de la correa, promoviendo un rendimiento óptimo y longevidad de la maquinaria.
HVH Industrial Solutions es distribuidor autorizado de Bando, Timken Belts, Bestorq, Optibelt y muchos otros fabricantes de correas. Trabajamos estrechamente con su equipo de ingeniería para proporcionar un servicio al cliente y un soporte de ingeniería superiores.
Si tiene alguna pregunta, escríbanos a través del chat en vivo o llámenos o envíenos una solicitud de presupuesto. El equipo de HVH siempre está listo para ayudarle.
